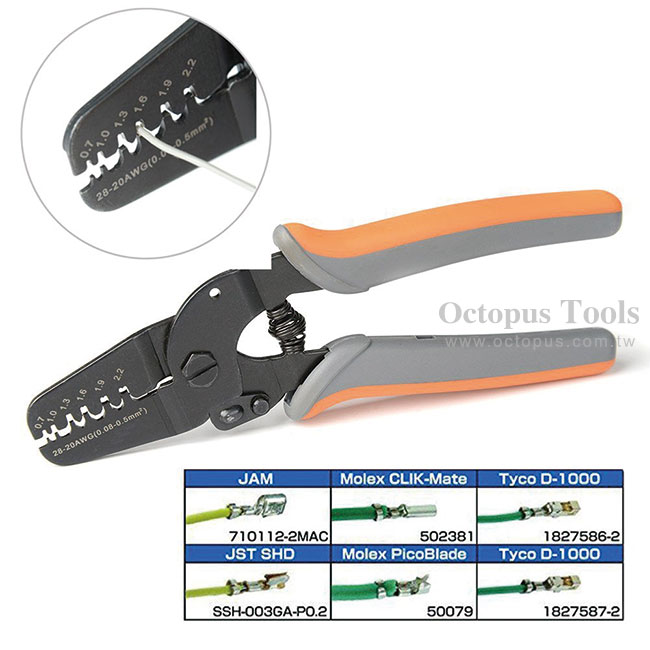

接續端子壓著鉗 28-20 AWG

Octopus 繞線棒 退線棒

全長：160mm
端子孔深度：22mm
材質： 鋁、鐵
線徑：0.8mm( AWG20 )以下
最大端子對邊：1.25mm以下
最大端子直徑：1.8mm以下

★ 發熱絲繞線器、電阻絲繞線棒、機板繞線免焊接

接線端子鉗20#-32# PA-09 (Engineer PA系列端子壓著鉗)

全長： 175mm
規格：
　◎ 鉗口模 ( 1 )
　　 鉗口幅度： 1.0mm
　　 鉗口高度： 0.5mm
　　 鉗口厚度： 1.7mm
　　 芯線直徑： Φ0.20 ~ 0.32
　　 AWG： #32 ~ 28
　◎ 鉗口模 ( 2 )
　　 鉗口幅度： 1.4mm
　　 鉗口高度： 0.55mm
　　 鉗口厚度： 1.7mm
　　 芯線直徑： Φ0.32 ~ 0.51
　　 AWG： #28 ~ 24
　◎ 鉗口模 ( 3 )
　　 鉗口幅度： 1.6mm
　　 鉗口高度： 0.8mm
　　 鉗口厚度： 2.0mm
　　 芯線直徑： Φ0.51 ~ 0.64
　　 AWG： #24 ~ 22
　◎鉗口模 ( 4 )
　　鉗口幅度： 1.9mm
　　鉗口高度： 0.9mm
　　鉗口厚度： 2.0mm
　　芯線直徑： Φ0.51 ~ 0.81
　　AWG： #24 ~ 20

◆ 高精度壓著，適合細薄規格端子
◆ 符合人體工學設計的防油彈性把手，並於把手處有可供吊掛用的孔洞，適合高空作業使用。
◆ 可對應多種類型的端子，請查閱下方端子對照表
◆ 一共有四種尺寸的壓接鉗口，對應最大1.0~1.9 mm的接續端子，及AWG#32~#20的電線。

Engineer原廠影片

極細線剝線鉗 20-32AWG PA-14 Engineer

電線脫皮： 0.25 0.3 0.4 0.5 0.8 0.95mm
芯線直徑： 0.2 0.25 0.3 0.38 0.5 0.64 0.8mm　
芯線斷面積： 0.025 0.035 0.05 0.08 0.13 0.2 0.33m㎡
重量： 134g
全長： 175mm

◆ 握柄採用環保的橡膠製成，耐油性佳。
◆ 本體材質採用高碳鋼，耐磨耗性佳。
◆ 適用於單線及絞線兩種的剝線孔設計。
◆ 鍍銀OK線剝皮適用

---

[小知識] 什麼是OK線?

坊間一般通稱鍍銀銅線為「OK線」，主要是用於PCB探針測試線或電子零組件內部的連接用線，導體使用鍍銀的銅線，可增加傳導性。OK線的號數在AWG #22~#36都有，但一般較常見的是#26及#30號。

其實OK線最早並不是拿來用焊的，而是使用專用的繞線棒工具，將線纏繞在電路板上的PIN腳上。

現在會常用OK線來修補電路板，主要有以下因素:
1. OK線較細，可以修補較細的電路，修補起來比較不那麼明顯難看。
2. OK線有鍍銀易附錫、好焊。

---

Engineer原廠影片

重量：45g
材質：S55C高碳鋼
全長：125mm
切斷能力：銅線0.6mm

◆ 0.3 mm超極細頭刃 ( 兩刃0.6 mm ) 最適合修剪精密基板的線頭。
◆ ESD防靜電手柄，表面阻抗值1×10的7次方～10的9次方 Ω/sq，且舒適易握。
◆ 視狀況選擇順刃或逆刃，避免損壞基板。
◆ 長時間連續作業不會疲勞。
◆ 另有ENZ-12G順刃防靜電斜口鉗。
