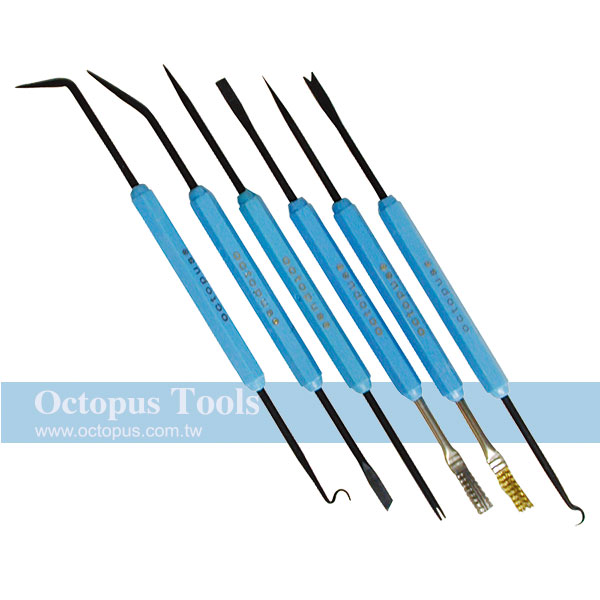

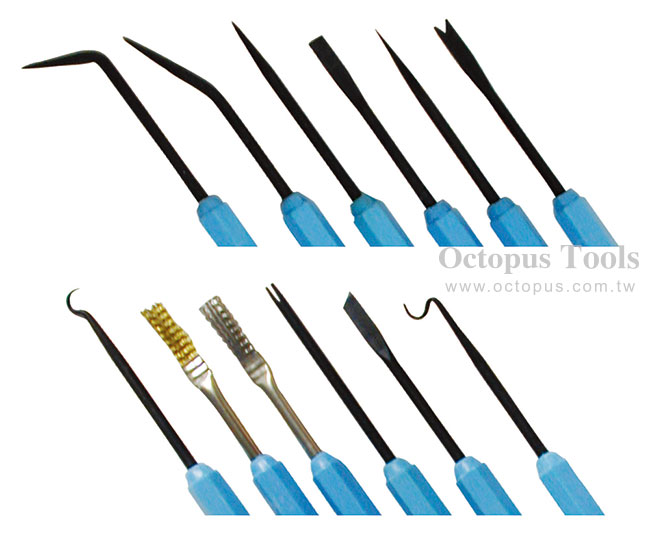

基板維修焊接輔助工具組

彈簧鉤 直3x215mm SS-21 Engineer

尺寸： 3 x 215mm
材質： 不鏽鋼

防靜電恆溫烙鐵 EDSYN 951SX

原廠型號：951SX
電源： 110V 60HZ
功率： 15W ~ 220W
發熱器： 110V 95W
溫度範圍： 205℃ ~ 427℃
溫度飄移： ± 3℃
重量： 1.1Kg
外觀尺寸： 104(W) x 208(H) x 254(L)mm

◆ 產品經UL認證
◆ 防靜電結構，自動校正，微調裝置
◆ 烙鐵輕便，多種烙鐵頭亦可換成SMT
◆ 烙鐵頭至接地點漏電壓/阻抗： <2 mv / <2 ohms
◆ 符合靜電放電規範(ESD SPEC)： DOD-STD-1686、DOD-HDBK-263
◆ 符合美國軍方規範： DOD-STD-2000-1B、WS-6536E、MIL-S-45743E
◆ 外部校正符合ISO 9000規範

溫度校正方式：
◆ 將控溫旋鈕轉至205℃( 400°F )，用電烙鐵測溫器測量，溫度是否為205℃。如有誤差，以隨機附贈調整起子，調整主機本體側面LO孔，順時鐘方向調整為增加溫度，逆時鐘方向減少溫度。
◆ 將控溫鈕轉至427℃( 800°F )，用電烙鐵測溫器測量溫度是否為427℃，如有誤差，以隨機附贈調整起子調整主機本體側面HI孔，順時鐘方向調整為增加溫度，逆時鐘方向減少溫度。

接線端子鉗20#-32# PA-09 (Engineer PA系列端子壓著鉗)

◆ 高精度壓著，適合細薄規格端子
◆ 符合人體工學設計的防油彈性把手，並於把手處有可供吊掛用的孔洞，適合高空作業使用。
◆ 可對應多種類型的端子，請查閱下方端子對照表
◆ 一共有四種尺寸的壓接鉗口，對應最大1.0~1.9 mm的接續端子，及AWG#32~#20的電線。



全長： 175mm
規格：
　◎ 鉗口模 ( 1 )
　　 鉗口幅度： 1.0mm
　　 鉗口高度： 0.5mm
　　 鉗口厚度： 1.7mm
　　 芯線直徑： Φ0.20 ~ 0.32
　　 AWG： #32 ~ 28
　◎ 鉗口模 ( 2 )
　　 鉗口幅度： 1.4mm
　　 鉗口高度： 0.55mm
　　 鉗口厚度： 1.7mm
　　 芯線直徑： Φ0.32 ~ 0.51
　　 AWG： #28 ~ 24
　◎ 鉗口模 ( 3 )
　　 鉗口幅度： 1.6mm
　　 鉗口高度： 0.8mm
　　 鉗口厚度： 2.0mm
　　 芯線直徑： Φ0.51 ~ 0.64
　　 AWG： #24 ~ 22
　◎鉗口模 ( 4 )
　　鉗口幅度： 1.9mm
　　鉗口高度： 0.9mm
　　鉗口厚度： 2.0mm
　　芯線直徑： Φ0.51 ~ 0.81
　　AWG： #24 ~ 20



Engineer原廠影片

容量：50c.c.

◆ 頭部採用毛刷形式，使用更直覺容易。
◆ 塑膠成型，耐用度高。
◆ 可控制溶劑流量，節省溶劑使用，降低成本。
