ENGINEER 品牌:
ENGINEER
安全認證

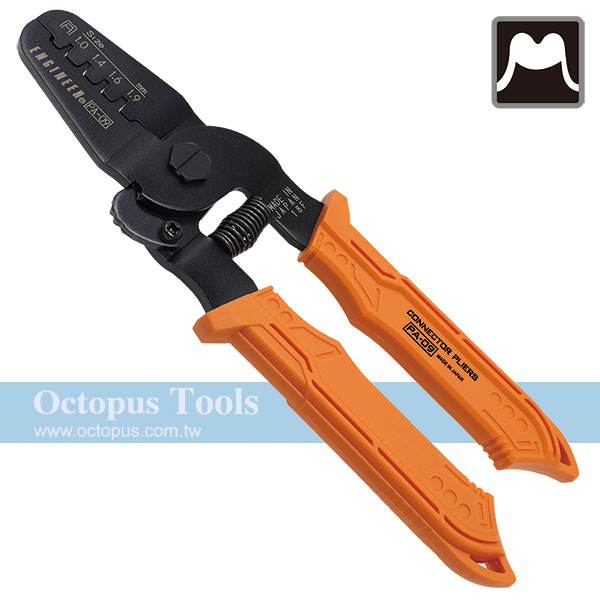

端子壓著鉗20-32AWG PA-09 Engineer

產品編號 EPA-09
目錄頁次 160[PDF下載]
最小購買批量
包裝方式 每盒5支
產地 日本
國際條碼 4989833035099
價格 請登入內詳價格
數量 (支)

線上諮詢
facebook twitter plurk 新浪微博
產品說明

接線端子鉗20#-32# PA-09 (Engineer PA系列端子壓著鉗)

◆ 高精度壓著,適合細薄規格端子
◆ 符合人體工學設計的防油彈性把手,並於把手處有可供吊掛用的孔洞,適合高空作業使用。
◆ 可對應多種類型的端子,請查閱下方端子對照表

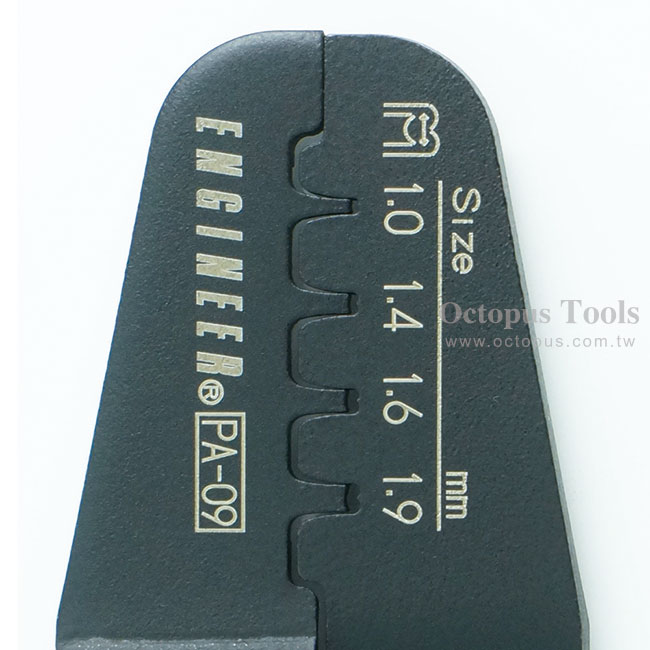

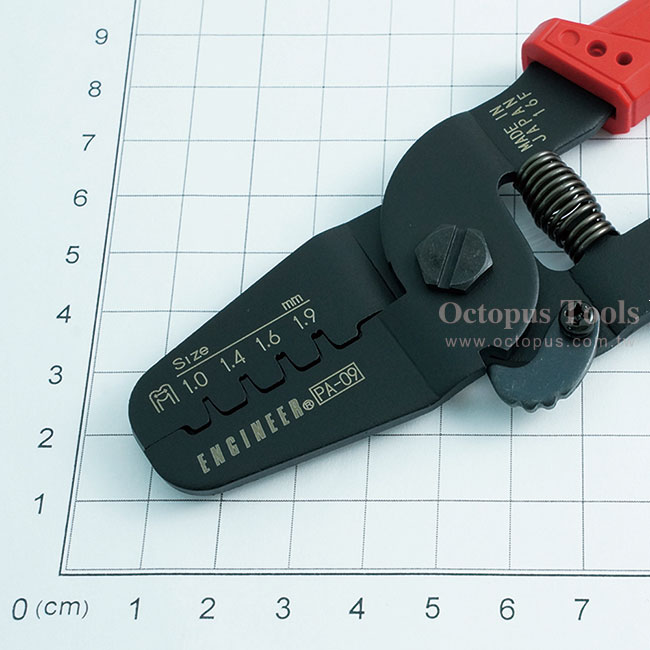

◆ 一共有四種尺寸的壓接鉗口,對應最大1.0~1.9 mm的接續端子,及AWG#32~#20的電線。

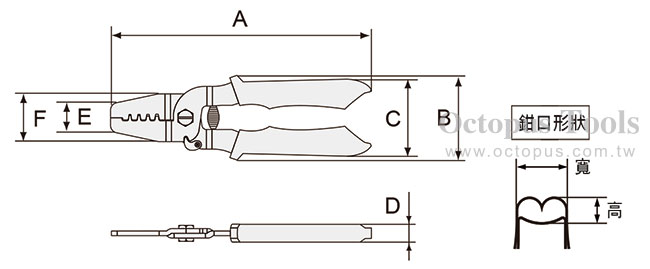

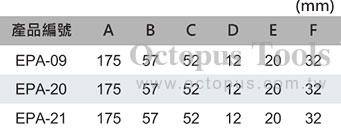

全長: 175mm

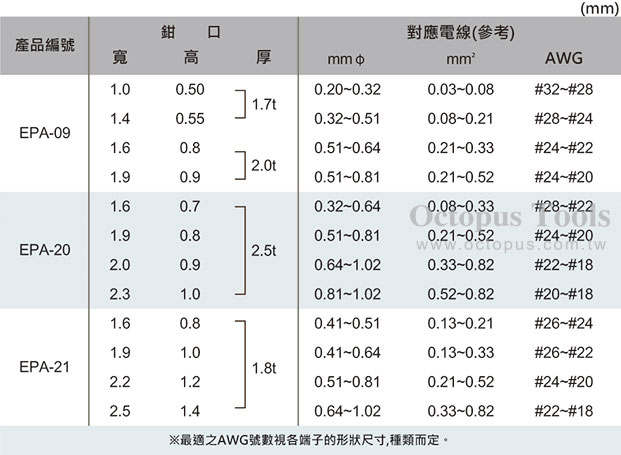

規格:
 ◎ 鉗口模 ( 1 )
   鉗口幅度: 1.0mm
   鉗口高度: 0.5mm
   鉗口厚度: 1.7mm
   芯線直徑: Φ0.20 ~ 0.32
   AWG: #32 ~ 28
 ◎ 鉗口模 ( 2 )
   鉗口幅度: 1.4mm
   鉗口高度: 0.55mm
   鉗口厚度: 1.7mm
   芯線直徑: Φ0.32 ~ 0.51
   AWG: #28 ~ 24
 ◎ 鉗口模 ( 3 )
   鉗口幅度: 1.6mm
   鉗口高度: 0.8mm
   鉗口厚度: 2.0mm
   芯線直徑: Φ0.51 ~ 0.64
   AWG: #24 ~ 22
 ◎鉗口模 ( 4 )
  鉗口幅度: 1.9mm
  鉗口高度: 0.9mm
  鉗口厚度: 2.0mm
  芯線直徑: Φ0.51 ~ 0.81
  AWG: #24 ~ 20



Engineer原廠影片

















端子壓著鉗20-32AWG PA-09 Engineer
