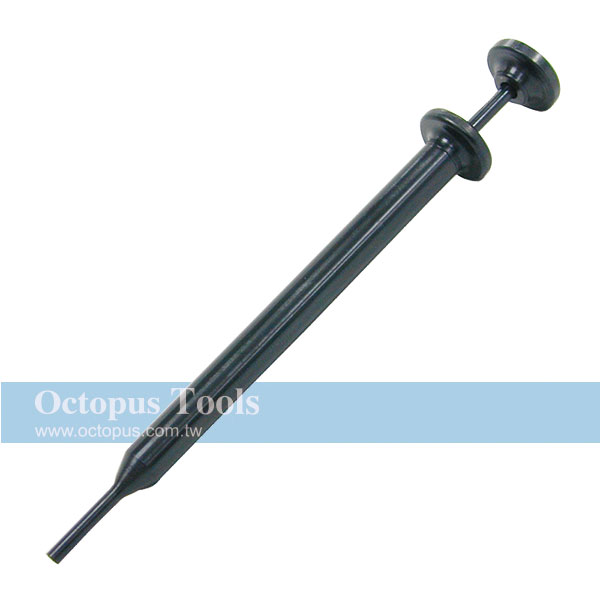

端子拔出器 外2.7內2.15 退PIN HT-319A

Octopus 繞線棒 退線棒

全長：160mm
端子孔深度：22mm
材質： 鋁、鐵
線徑：0.8mm( AWG20 )以下
最大端子對邊：1.25mm以下
最大端子直徑：1.8mm以下

★ 發熱絲繞線器、電阻絲繞線棒、機板繞線免焊接

全長：123mm
重量：67g
材質：鉗口-高碳鋼；握柄-TPR
硬度：HRC58±4
切斷能力：銅線直徑0.6mm

◆ 適合45度角剪斷作業，鉗口刃部細小，最適於深入基板密集元件中作業。
◆ 鉗口開口幅度可透過微調螺絲進行調整，最大開口5mm，產品附1.5mm六角扳手1支，方便調整。
◆ ESD防靜電手柄，表面阻值1×10的6次方～10的7次方 Ω/sq，且舒適易握。
◆ 柄部附彈簧，適合專業連續使用的省力工具。
◆ 柄部防落孔設計，也方便與鑰匙或隨身物品掛在一起。

接線端子鉗20#-32# PA-09 (Engineer PA系列端子壓著鉗)

◆ 高精度壓著，適合細薄規格端子
◆ 符合人體工學設計的防油彈性把手，並於把手處有可供吊掛用的孔洞，適合高空作業使用。
◆ 可對應多種類型的端子，請查閱下方端子對照表
◆ 一共有四種尺寸的壓接鉗口，對應最大1.0~1.9 mm的接續端子，及AWG#32~#20的電線。



全長： 175mm
規格：
　◎ 鉗口模 ( 1 )
　　 鉗口幅度： 1.0mm
　　 鉗口高度： 0.5mm
　　 鉗口厚度： 1.7mm
　　 芯線直徑： Φ0.20 ~ 0.32
　　 AWG： #32 ~ 28
　◎ 鉗口模 ( 2 )
　　 鉗口幅度： 1.4mm
　　 鉗口高度： 0.55mm
　　 鉗口厚度： 1.7mm
　　 芯線直徑： Φ0.32 ~ 0.51
　　 AWG： #28 ~ 24
　◎ 鉗口模 ( 3 )
　　 鉗口幅度： 1.6mm
　　 鉗口高度： 0.8mm
　　 鉗口厚度： 2.0mm
　　 芯線直徑： Φ0.51 ~ 0.64
　　 AWG： #24 ~ 22
　◎鉗口模 ( 4 )
　　鉗口幅度： 1.9mm
　　鉗口高度： 0.9mm
　　鉗口厚度： 2.0mm
　　芯線直徑： Φ0.51 ~ 0.81
　　AWG： #24 ~ 20



Engineer原廠影片

規格：0.04-0.21m㎡(AWG 32-24)
重量：400g
把手材質：TPR+PP
全長：約193mm

[規格]：

◎ 鉗口(1) 導體斷面積：0.08~0.21m㎡ AWG 28~24
◎ 鉗口(2) 導體斷面積：0.04~0.08m㎡ AWG 32~28

◆ 符合人體工學設計，手持使用時，鉗口保持水平，壓著端子輕鬆容易
◆ 芯線部、包覆部同時壓著。
◆ 鉗口模在線切割放電加工精密成型的技術下製造而成，確保鉗口模高精度±0.01mm。
◆ 由特殊鋼材製成，鉗口模硬化熱處理，堅固耐用。
◆ 棘輪省力裝置，並具壓力調節鈕和棘輪釋放開關，長時間連續作業也不疲勞。
